企业操作人员必须熟悉管束抽装机核心技术要求，这些参数定义设备可完成的各项作业任务。本篇综合指南从额定载荷、外形尺寸、动力系统选型多维度，介绍评估换热器管束抽装机需要考量的全部要素。设备技术参数直接决定设备能否匹配现场作业负荷与工况环境。本文提供完整技术资料，帮助企业判断是升级现有管束抽装系统还是采购新设备，提升检修作业效率。

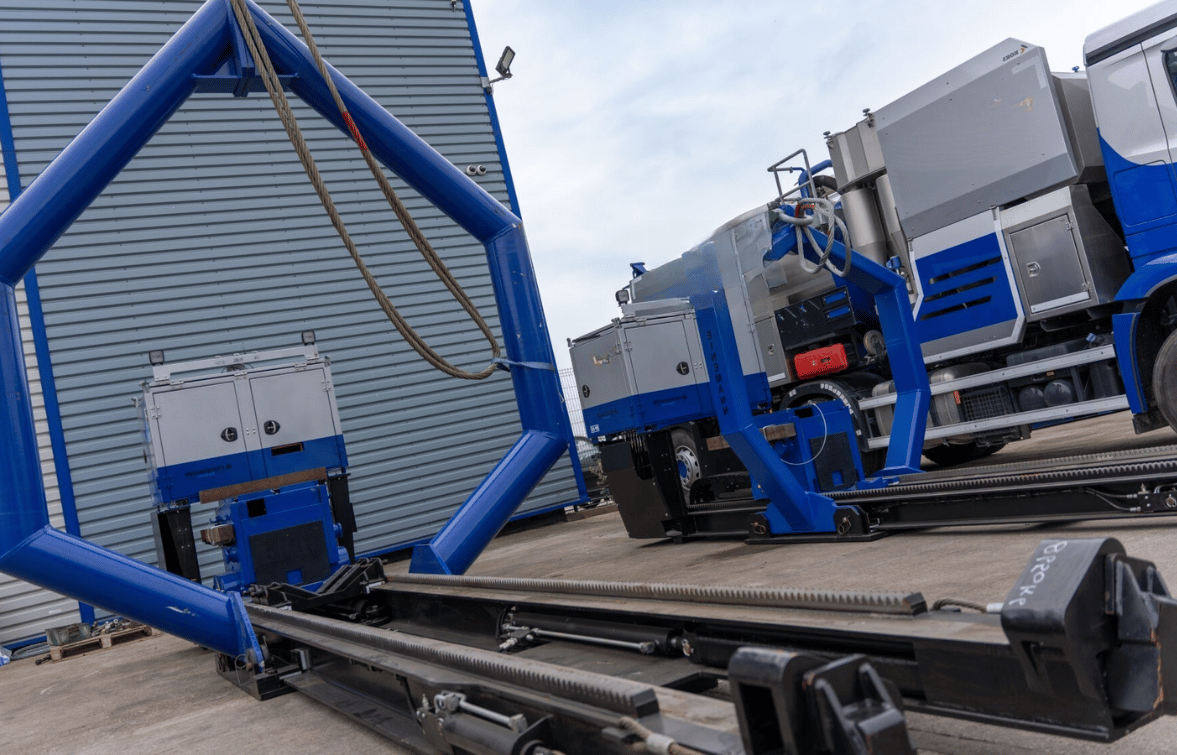

认识管束抽装机

管束抽装机是工业专用设备，操作人员使用该设备转运电缆束、导管、管道等成组构件，广泛应用于各类工业检修场景。设备核心作用是在狭窄作业通道内移动管束组件，完成换热器安装与检修作业。设备专为恶劣工业工况设计，作业精度高，可安全搬运管束，避免工件损伤。

什么是管束抽装机

管束抽装机属于专用机械设备，工人在管道、换热器管束安装、检修、维护作业中，依靠该设备完成管束移位操作。石化、电力、化工、制造行业大量使用管束抽装机，保障检修作业精度。

新一代管束抽装机采用先进工程设计，配备人体工学夹持机构、大推力抽拉系统，适配多种规格管束。高强度轻质铝合金材料的应用，让设备方便转运，同时承受大载荷。

管束抽装机分类

1. 手动式管束抽装机

手动管束抽装机依靠人力驱动，适合小规模作业与精细操控场景。整机重量轻，搬运方便，适合空间狭小的作业现场。

优势：采购成本低；缺点：操作人员体力消耗大，重载工况作业能力受限。

2. 液压式管束抽装机

液压管束抽装机依靠液压系统输出强大抽拔力，适合从换热器中抽出重型管束。作业效率高，降低工人劳动强度；设备需要供电，且需定期保养维护。

3. 气动式管束抽装机

气动管束抽装机以压缩空气为动力源，环保安全，适合防爆工况。对比其他机型，作业速度快、噪音更低；使用前提是现场具备压缩空气管路，严格遵守系统压力限值。

4. 电动式管束抽装机

电动管束抽装机由电机驱动，机械结构简单，输出稳定，维护量小。供电稳定的厂区可实现精准控制；缺点：无电源的偏远区域无法使用。

5. 伸缩式管束抽装机

伸缩型管束抽装机支持行程调节，适配不同深度、不同尺寸管束，适配多行业多变作业需求。结构复杂，需要定期检修保养，保障稳定运行。

每一类管束抽装机针对特定工况开发，在不同工业场景实现良好适配性与作业效率。

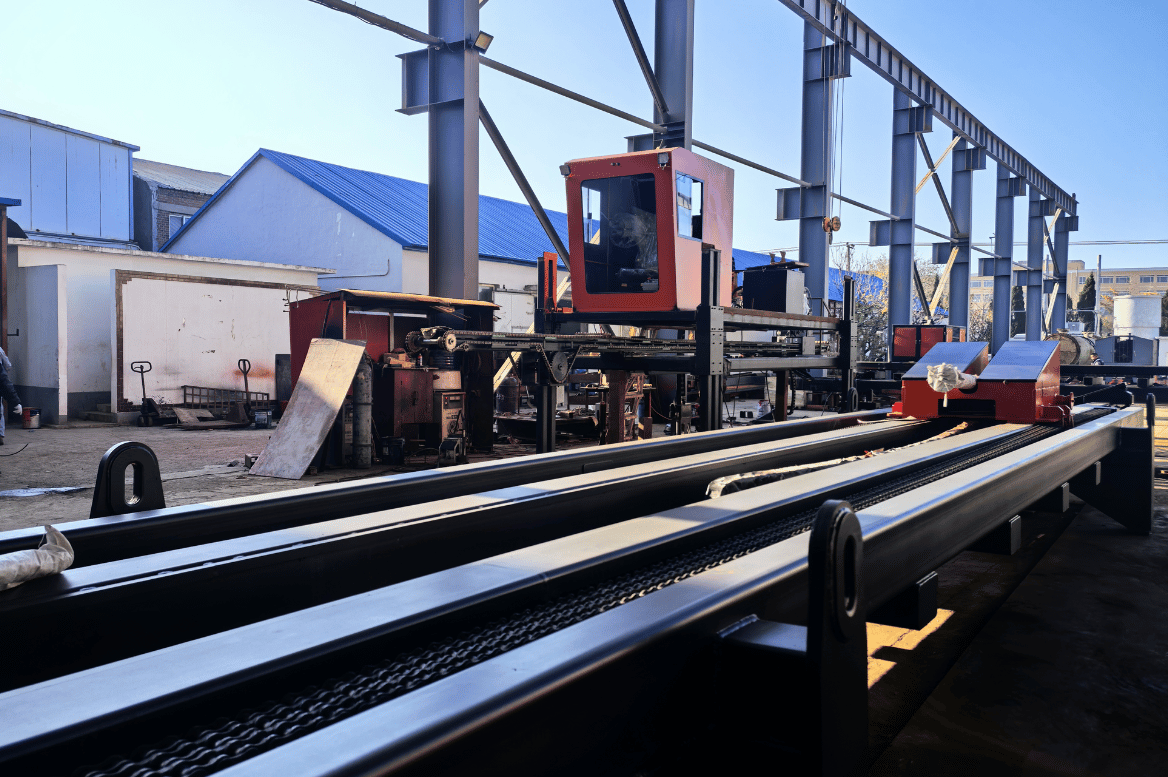

管束抽装机应用领域

• 石化厂区：管束抽装机用于换热器管束抽拔、检修，高效完成重型管束移位作业。

• 发电厂：电厂换热器维护专用设备，完成高精度、大负荷管束检修任务。

• 油气炼厂用于换热器管束拆卸、更换，安全完成重型管束抽装作业。

• 化工生产厂区：对核心工艺换热器开展检修、检测，适配多种设备结构，保障系统运行效率。

• 钢铁金属加工厂：钢厂换热器检修核心设备，减少停机时间，保障生产线产能。

•


管束抽装机关键技术参数

• 载荷能力：额定起重范围10‑100吨，部分重载机型可达500吨，根据型号选型。

• 工作行程：作业行程1.5米~6米，适配不同长度管束。

• 液压压力液压系统最高工作压力可达10000psi，保障抽拔动力。

• 设备兼容性适配多种管壳式换热器、冷凝器。

• 制造材质高强度钢材、铝合金，耐受工业恶劣工况。

• 安全配置过载保护、机械锁紧双重安全保护，保障人员安全。

额定载荷与负载等级

液压管束抽装机必须在额定载荷范围内作业，保障安全。设备载荷覆盖10~500吨，适配不同工业需求。设计阶段采用有限元分析（FEA）优化载荷分布，保护核心零部件，防止应力过载损坏设备。出厂完成设备标定，保障满载荷工况安全运行。

外形尺寸与设计要点

设备外形尺寸选型需要结合现场空间、现有换热器布局。设备设计需要考虑热膨胀、载荷下材料形变、安全应力标准，同时兼顾人机工程，方便操作人员维护。

管束抽装机动力方案对比

管束抽装机三大动力类型：电动、液压、气动。供电稳定厂区推荐电动款；液压机型抽拉力大，适合重载检修；气动机型依靠压缩空气，防爆区域优选，消除电火花隐患。动力源选型需要综合现场工况、环境条件，保障设备稳定可靠。

管束抽装机选型指南

选型第一步：测量管束外形尺寸、重量、构件特性。所选设备抽拔力必须满足管束载荷，同时评估作业环境，户外工况优先选用抗腐蚀材质。

选型五大关键因素

1. 额定载荷：核对管束重量，重载工况选用5000磅以上额定载荷机型，严禁超载作业，保护设备与人身安全。

2. 材料耐腐蚀性不锈钢、涂层合金抗腐蚀性能优异，适合户外、化工、海洋工况，耐腐蚀机型使用寿命比普通机型延长50%。

3. 人机工程设计轻量化机身、缓冲夹持结构，降低操作人员体力消耗；优化人机设计的设备，长周期作业人员效率提升20%。

4. 和现有设备兼容性确认接口规格，配套转接接头、配件，接口不匹配会直接造成检修中断。

5. 安全标准合规设备需满足OSHA、ISO安全规范，合规设备降低现场事故风险，避免行政处罚。

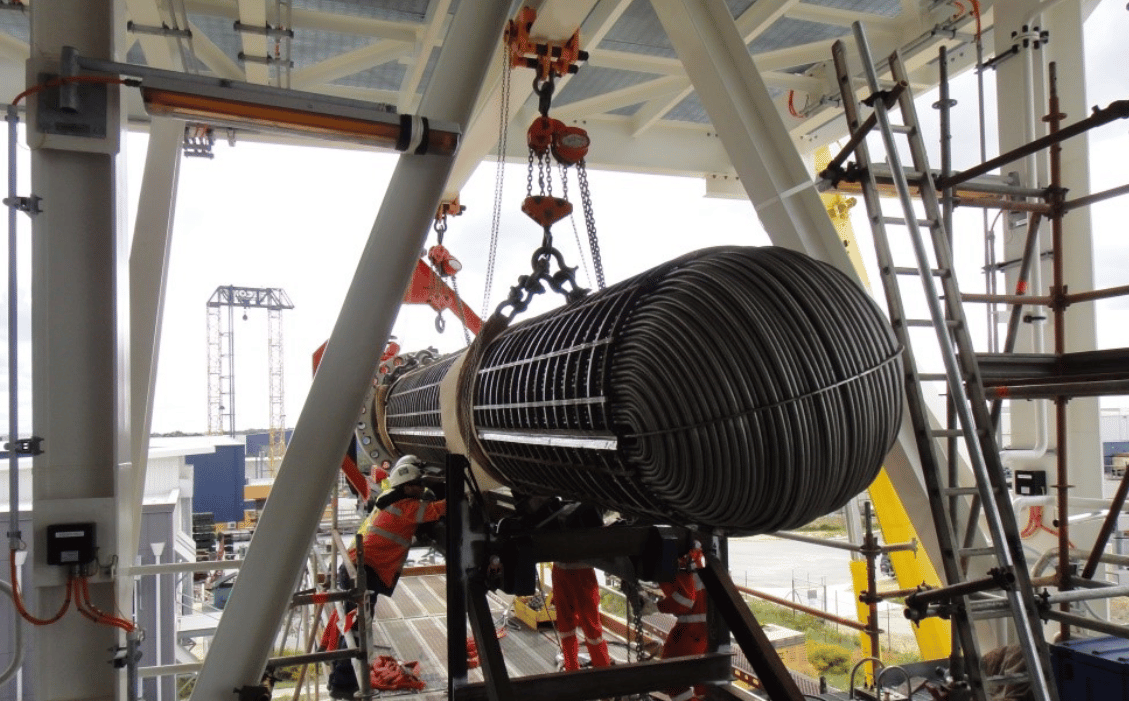

管束抽装机类型对比表

分场景选型建议

• 重载工业场景：选用高额定载荷、加强结构管束抽装机，设备耐受高温、腐蚀环境，优先工业认证机型。

• 机械维修场景：紧凑型便携管束抽装机，可调臂适配轴承、齿轮、带轮拆装，操作简单，安全可靠。

• 电气检修场景选用非导电型管束抽装机，轻量化、适合狭小空间，配套绝缘安全作业规范。

•


管束抽装机维护保养最佳实践

做好设备维保，提升管束抽装机效率，延长设备寿命。

1. 定期清洁每次作业完成清理污垢、碎屑，防止杂物堆积造成设备损坏。

2. 零部件巡检定期检查夹具、运动部件，发现损坏立即更换。

3. 润滑保养按厂家要求使用指定润滑剂，降低运动摩擦。

4. 标定校验定期校验设备，防止部件偏移引发安全隐患。

5. 规范存放存放环境干燥清洁，远离腐蚀物料、极端温度。

标准化维保流程

• 核心件检查：定期检测液压密封件、夹具、机械接头；可采用热成像、超声波检测提前排查隐患。

• 润滑与标定：运动部件定期润滑；设备、压力表每年2次标定，保证测量精度。

• 清洁规范：粉尘、腐蚀环境作业后必须清洁，选用非研磨清洁剂保护设备表面。

• 易损件更换：O型圈、过滤器等消耗件，根据使用频率6~12个月更换。

• 性能测试：定期做载荷测试，检测抽拔力、作业周期稳定性。

管束抽装机故障排查

故障排查先定位根源。设备周期不稳，优先检查传感器标定、系统压力；抽装卡滞，检查管路堵塞、运动件磨损。对照设备基准参数排查零部件，快速恢复设备运行。

遇到复杂电气故障、整机停机、反复故障，建议联系专业技术人员检修。

管束抽装机常见问题FAQ

Q1：什么是管束抽装机，核心功能是什么？

A：管束抽装机用于管壳式换热器管束抽拔、移位与回装，自动化作业降低人力消耗，缩短炼油厂、石化厂、发电厂换热器检修停机时间。

Q2：管束抽装机选型重点看哪些参数？

A：三大核心参数：载荷能力、工作行程、动力源。额定载荷要大于现场最重管束重量；行程决定单次可抽出管束长度；动力分液压、气动、电动，依据现场条件选择。

Q3：高空管束抽装机和自行式管束抽装机区别？

A：高空型管束抽装机需要起重机吊装，用于高位换热器检修；自行式自带行走机构，可在厂区移动，用于地面换热器维护。

Q4：液压、气动、电动管束抽装机有什么区别？

A：液压：抽拔力最大，适合重型卡死管束；气动：压缩空气驱动，防爆区域使用；电动：操控精准、噪音低，适合供电稳定车间。

Q5：载荷能力对管束抽装机选型有多重要？

A：载荷是核心安全指标，代表设备安全承重上限。载荷不足会造成设备损坏、换热器损毁，带来重大安全事故，选型必须预留安全余量。

Q6：管束抽装机外形尺寸为什么重要？

A：长宽高决定设备能否进入厂区狭小空间。紧凑机型适合设备间窄通道；整机长度匹配管束抽出长度，高强度钢材保障恶劣工况强度。

结语

掌握管束抽装机核心参数，才能匹配企业检修需求。载荷、动力方案、维保、安全合规，直接决定检修作业安全、效率与使用成本。合理评估各项指标，落实维保与故障处理，最大化管束抽装机性能，延长设备使用寿命。
