管壳式换热器完整技术指南

在装备制造业的浪潮中，辽宁北松工业有限公司始终以工匠精神为内核，以技术创新为驱动，深耕换热器管束检维修设备领域，凭借卓越的生产制造能力、强大的研发实力和完善的售后服务体系，成为国内外市场备受信赖的行业标杆。公司专注于电动换热器管束抽芯机、柴油动力换热器管束抽装机、换热器管束清洗机及换热器管束检维修专业设备的研发与生产，产品广泛应用于石油化工、电力能源、压力容器制造等领域，以高精度、高稳定性和高效率赢得了全球客户的广泛赞誉。

管壳式换热器相较于其他类型换热器，能够在更广的工业压力区间内传递更多热量，换热效率更高。广泛应用于炼油厂、化学反应装置、蒸汽发电站、船舶发动机、中央空调冷水机组等场景；凡是工艺需要转移大量热量，且冷热介质压力、温度较高，板式换热器无法胜任的工况，都会选用管壳式换热器。 本文全面讲解管壳式换热器的结构构造、运行原理、细节参数、品牌型号与零件编号、选型计算方法、相比其他换热器的优势，以及如何维护清洁，保障设备稳定运行 20 年，同时结合管束检维修实操要点，为设备全生命周期运维提供参考。

基础参数

• 热负荷：单台 50 kW～50 MW

• 工作压力：最高 600 bar（TEMA R 级 / D 型前管箱）

• 工作温度：‑200 ℃～+600 ℃（取决于合金材质）

• 换热管外径：12.7 mm～50.8 mm；19.05 mm、25.4 mm 最为常用

• 壳体内径：152 mm～3000 mm（6 英寸～120 英寸）

• 参考标准：TEMA 第 10 版（2019）；ASME 压力容器规范 第 Ⅷ 卷第 1 分册 UHX 部分；EN 13445‑3

• 典型使用寿命：15‑30 年，需定期清洗换热管、检查管束

管壳式换热器工作原理

管壳式换热器将热量从一种流体（液体、蒸汽或两相流）传递至另一种流体，两种介质互不混合。其中一种流体进入一束平行换热管内部，称为管程；另一种流体在承压壳体内部、换热管外部流动，称为壳程。热量通过管壁完成传递，实现冷热介质换热。即便理论经济性再好，结构简单的换热器设计变量也会更少。

绝大多数设备采用逆流布置，在同等换热面积下提升换热效果，这是近乎最优的方案。顺流是指两种流体流向相同，通常对数平均温差更低；除非设备尺寸很小，无法实现冷热介质分别布置在设备两端，否则一般不采用顺流。

横向折流板迫使壳程流体沿管束来回曲折流动，而非直线穿过壳体。壳程流体横向冲刷换热管会形成强湍流层，强化湍流换热。大部分换热器为 1、2 或 4 管程，代表管程流体穿过管束 1 次、2 次或 4 次后流出设备。单管程直管换热器广泛用于蒸汽发电厂，换热面积大。2 管程、4 管程结构可将进出口布置在换热器一端或两端，简化管路布置。

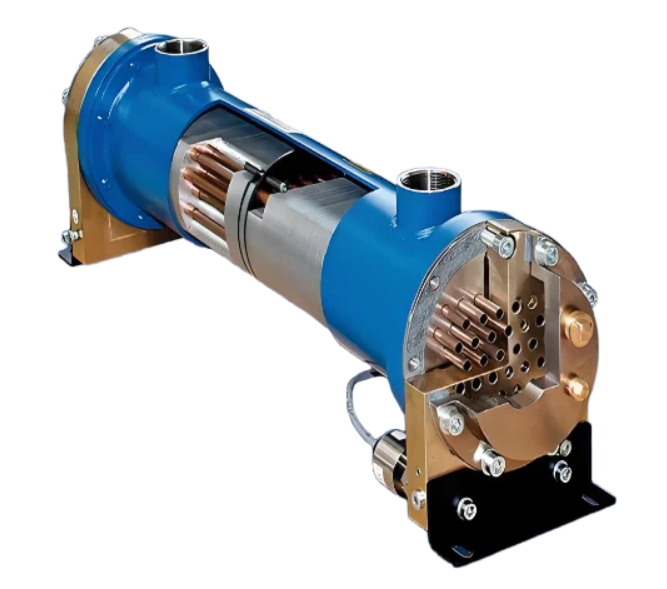

管壳式换热器核心部件

整套设备主要由四大部分组成：前管箱（管程入口）、管束（核心换热部件）、壳体（承压筒体）、后管箱（管程出口或回流端）。设备造价、可维护性、检修寿命均由这四大部件决定。

表格

换热管排布分为正三角形排布、正方形排布。正方形排布中间留有空间，可使用刷式清洗枪对管内壁进行机械清洗。HTFS 以及哈威尔实验室 R. J. Brogan 的文献指出：管心距一般取换热管外径的 1.25 倍或 1.33 倍；清洗最小间隙不低于 6.35 mm。

📐工程要点 工艺设计时，应把易结垢、腐蚀性强、高压介质布置在管程。换热管相比壳体更容易机械清洗和更换。Eng‑Tips 论坛资深化工工程师指出：设计优先保证管程便于清洗。除盐水、蒸汽介质洁净度高，壳程在设备全生命周期几乎无需清洗。如果介质分配方案前期设计失误，该问题会伴随设备长达三十年的服役周期。

TEMA 标准分类：换热器型式

美国管式换热器制造商协会（TEMA）发布统一设备代号，设备制造商与运维方均以此为标准。代号由 3 位字母组成：前管箱型式‑壳体型式‑后管箱型式。 例：BEM 换热器：B 型法兰管箱前盖、E 型单壳程壳体、M 型固定管板后管箱； AES 换热器：A 型法兰盖板管箱、E 型壳体、S 型带背衬装置浮头后管箱。 熟记代号，无需查阅手册即可读懂厂家参数表。

TEMA 壳体型式及适用场景

• E 型（单壳程）：默认选型。超过半数在用管壳式换热器为 E 型；无特殊工况限制优先选用。

• F 型（带纵向折流板双壳程）：大温差交叉工况实现完全逆流；需要注意纵向折流板位置存在泄漏风险。

• G、H 型（分流式）：卧式热虹吸再沸器；壳程压降要求严格的工况。TEMA 规范中 G 型壳体最大跨度约 3 m；H 型相当于两组 G 型组合，适用于更长设备。

• J 型（分流）：E 型壳体压降过大、管束振动风险高时选用；分流降低介质流速。

• K 型（釜式再沸器）：精馏再沸器、冷水机组；壳体扩径，实现汽液分离。

• X 型（纯横流）：真空冷凝器、气体冷却器，壳程压降要求严苛。

后管箱分为三类：

1. 固定管板：管板与壳体焊接，成本最低，但管束无法抽出检修；

2. U 型管束：换热管可做任意长度，热膨胀补偿能力强；但管子内侧无法机械刷洗；

3. 浮头式：造价最高，管束可拆卸抽出，可补偿热膨胀。Thermopedia 设计资料表明：同等材质条件下，浮头式相比固定管板设备造价高出约 25%。

TEMA 设备使用等级：

• R 级：原油及普通炼油工况，优先保障可靠性与连续运行时长；

• C 级：通用商用工况，优先控制设备投资与运行成本；

• B 级：化工工艺工况，优先保障工艺适配灵活性。

设备等级不改变管束截面结构，主要限定管壁厚度、腐蚀裕量、检验频次。

TEMA 选型判断思路

1. 壳程是否需要机械清洗？ 是 → 选用可抽式管束（S、T、U 型后管箱）；否 → 固定管板（L、M、N 型后管箱）成本最优。

2. 管程、壳程介质温差是否大于约 100 ℃？ 是 → 浮头式 / U 型管束补偿热膨胀；或采用固定管板 + 波纹管膨胀节，壳程压力不高于 35 bar。

3. 管程、壳程介质是否不含固体杂质（处理水、蒸汽、制冷剂）？ 是 → U 型管束可用；否 → 选用可抽出直管管束，支持刷洗换热管。

4. 壳程压力是否大于 100 bar？ 是 → C 型前管箱；压力大于 150 bar → D 型前管箱。

设计基础：传热、对数平均温差与 10/13 规则

管壳式换热器热力计算核心公式：

\(Q=U A \cdot LMTD\) Q：热负荷，单位 W； U：总传热系数，单位\(\mathrm{W/(m^2\cdot K)}\)； A：换热面积，单位\(\mathrm{m^2}\)； LMTD：对数平均温差，单位 K。

预估换热面积后，结合单根换热管单位长度截面积，即可确定换热管数量与壳体尺寸。

根据数十年工程实测经验取值：

• 水‑水换热器：800～1500 \(\mathrm{W/(m^2\cdot K)}\)

• 蒸汽‑水换热器：1500～4000 \(\mathrm{W/(m^2\cdot K)}\)

• 蒸汽‑轻油换热器：300～900 \(\mathrm{W/(m^2\cdot K)}\)

• 有机物‑有机物换热：100～300 \(\mathrm{W/(m^2\cdot K)}\)

以上仅作为设计参考区间；准确壳程传热系数需要采用 Bell‑Delaware 法，借助 HTRI Xchanger Suite、Aspen EDR 商业软件计算。

管壳式换热器 10/13 规则

10/13 本质是压力设计准则，而非流速准则。依据石油工程师协会期刊资料：若换热器低压侧设计压力至少达到高压侧的 10/13（约 77%），低压侧可不配置背压安全阀。 该规则源自 ASME 水压试验规范：水压试验压力为设计压力的 130%。当换热管发生破裂，水压试验压力条件下，压力不会超过低压侧承压限值，以此规避不必要的安全阀配置。

换热管流速遵循 ASME 动能密度\(\rho v^2\)要求：壳程接管不超过 9000 \(\mathrm{kg/(m\cdot s^2)}\)；水工况管程不超过 10000 \(\mathrm{kg/(m\cdot s^2)}\)，对应流速 1.0‑3.0 m/s。 流速低于 1 m/s，结垢、污染速率加快；流速高于 3 m/s，冲刷磨损、腐蚀加剧，还会诱发管束振动。

污垢热阻计入设计，会增大传热热阻，降低总传热系数。Eng‑Tips 工程论坛案例：按照 85% 洁净度设计，换热面积需要增加 17.6%。多数设备设计基准取 85% 洁净工况。

材料选型与压力‑温度边界

换热管材质选型极易出现设计失误。常用材质：碳钢；304、316L、2205 双相不锈钢；铜合金；铜镍合金用于高腐蚀海水；因科镍、哈氏合金用于高温腐蚀；PFA、FEP 氟塑料管材用于强腐蚀化学介质。

表格

机械设计遵循 ASME 压力容器第 Ⅷ 卷第 1 分册 UHX 部分（美国）；欧洲执行 EN 13445‑3。规范约束壳体厚度、管板厚度、法兰等级、不同温压下检验周期。壳程压力＞100 bar 常用 C 型前管箱；＞150 bar 选用 D 型前管箱。项目设计建议采用最新 ASME BPVC 2025 版，材质证书版本号必须与设计规范版本保持一致。

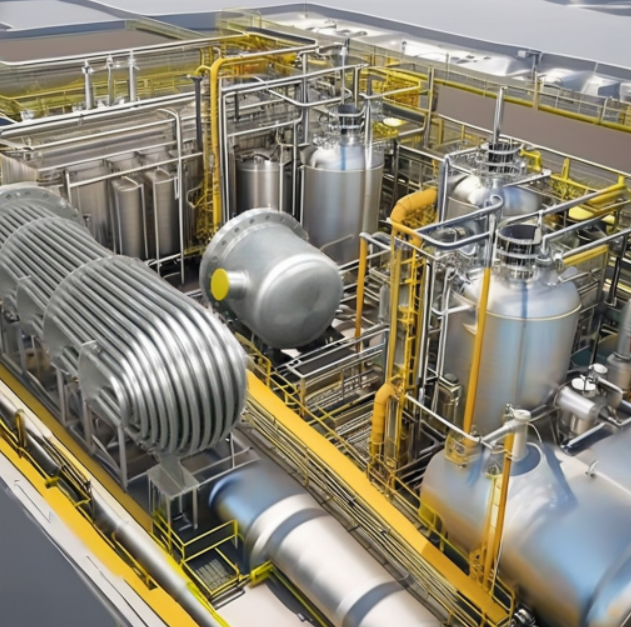

应用场景

管壳式换热器适用于高压、介质易结垢、大热负荷工况。2025 年换热器市场报告显示，管壳式换热器销售额占换热器总市场 35.4%，是销量规模最大的换热器品类。

表格

市场规模：2025 年全球管壳式换热器市场规模 69 亿美元，2025‑2035 复合增长率 8.3%。脱碳改造配套氢能设备是增长最快细分领域，设备大量使用因科镍、双相不锈钢高温合金。

管壳式、板式、套管式换热器对比选型

三类换热器部分工况重叠，选型取决于压力、结垢特性、占地、检修条件。

表格

选型原则：高压、介质易结垢、高温、大热负荷 → 选用管壳式；介质洁净、低压、追求紧凑占地 → 选用板式；千瓦级小负荷，介质对垫片有破坏 → 选用套管换热器。工厂换热系统一般多种设备搭配使用。

维护、清洗与管束更换

清洗周期不看日历时间，以设备运行性能为判断依据。工程论坛观点：清洗周期取决于结垢根源，以运行性能驱动清洗，而非固定日历周期。 监控端差、壳程压降、管程压降。当换热端差相比洁净工况升高 5 ℃以上，或者压降升高 25%，无论上次停机多久，都需要安排清洗。

表格

壳程换热管外壁清洗属于大型检修作业，必须抽出管束。如果后期需要清洗壳程，设备初期就不能选用固定管板，应当配置 U 型管束或者浮头结构。

可抽管束的抽出作业属于精密操作，不能粗暴拆卸。管板受法兰压紧，热循环、垫片压缩、垢层卡涩会造成管束卡死。需要专业管束抽装机设备完成作业：壳体法兰固定工装框架，液压油缸配合拉杆，沿着壳体轴线平稳抽出管束；严禁歪斜、磕碰，保护管板密封面。辽宁北松工业可提供电动、柴油动力管束抽芯 / 抽装机以及管束清洗设备，满足各类换热器管束拆装清洗作业需求。

常见失效模式：疲劳、蠕变、腐蚀、氧化、氢损伤。诱因包括结垢沉积、焊缝缺陷、超设计工况运行。流体诱发管束振动属于设计缺陷，靠运维无法补救。

📐工程要点 管束抽装、管板检测、换管这类常规检修，一台合适的液压管束抽装机，第一次检修即可收回设备投入成本。采购设备前需要完成最大管束抽出力计算。

行业发展展望

2026 年及以后，管壳式换热器设计受三大趋势驱动：

1. 氢能与脱碳工艺：高端合金需求上涨。2025 年氢能换热器市场 28 亿美元，预计 2034 年达到 59 亿美元，年复合增速 8.7%。氢能、电子燃料、碳捕捉项目优先考虑因科镍 625、2205 超级双相钢，碳钢很难满足工况。

2. AI 辅助热力设计普及：HTRI、Aspen EDR 依旧是主流软件，供应商需要提供原生格式计算文件；手工验算作为校核手段保留，依靠经验公式手算选型的时代已经结束。

3. 标准迭代更新：TEMA 第 10 版（2019）仍是纸质主流版本，第 11 版仅线上订阅；压力容器采用 ASME BPVC 2025 新版。2026 项目编制技术规格书，务必写明规范版本号，核对厂家材质证书版本匹配。

常见问答

问：管壳式换热器的用途是什么？答：管壳式换热器实现两种流体之间热量传递，广泛用于炼油厂、化工厂、发电厂、暖通冷水机组、船舶发动机、食品工厂。相比板式换热器，可承受更高压力，处理含杂质介质，是重化工行业装机量最高的换热器。

问：相比套管换热器，管壳式优势是什么？答：管壳式可在壳体内布置大量并联换热管，单位占地面积换热面积远大于套管换热器。套管换热器仅适合 100 kW 以内小负荷；热负荷更大工况，管壳式换热器投资与维护成本更优。

问：热介质走壳程还是管程？答：不由冷热属性决定。易结垢、腐蚀性强、高压介质布置在管程，换热管清洗更换比壳体方便。洁净低压介质布置在壳程。以安全维护优先级确定介质分配，不以冷热判断。

问：管壳式换热器多久清洗一次？答：以设备性能为准，不按固定日历。换热端差相比洁净状态升高约 5 ℃，或者压降上升 25% 就需要清洗。除盐水工况 3‑5 年清洗；原油预热、结垢冷却水工况 6‑18 个月停机清洗。

问：1‑2 型管壳式换热器是什么？答：1 壳程 2 管程。壳程流体一次流过壳体；管程流体从前管箱流到后管箱，折返再流回前管箱流出。进出口布置在同一端，管路布置简单。缺点不是完全逆流，传热系数需要 F 温差修正系数校正。

问：暖通领域管壳式换热器作用？答：暖通冷水机组中用作蒸发器、冷凝器，制冷剂在一侧相变，水在另一侧换热。高压、容易结垢的冷冻水系统中，用来替代板式换热器，一般选用 TEMA‑C 级。

本指南说明

本指南整合 TEMA 第 10 版、ASME 压力容器第 Ⅷ 卷、Thermopedia、ScienceDirect 公开资料，工程实践参考 Eng‑Tips 工程师论坛，同时结合辽宁北松工业换热器管束检维修实操经验整理而成。
